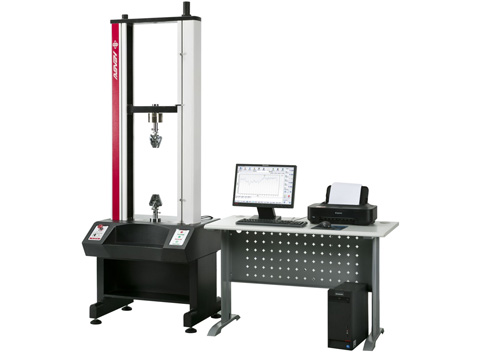

拉力試驗機夾具的特點及選購技巧

材料的成分結構各類各樣，試樣所能承受的試驗力小到幾十厘牛(如紡織用氨綸絲)，大到幾十噸(如普通鋼材等;國內最大的試驗力為600KN,0.5級機)，試樣尺寸小到直徑φ0.006mm的金絲，大到直徑1m的PVC管材等。這就要求按照不同的試驗力、試樣的形狀大小選擇設計不同的拉力機夾具。我們知道使用過程夾具夾持試樣(或產品)對試樣進行加力，夾具所能承受的試驗力的大小是夾具的一個很重要的指標。它決定了夾具結構的大小及夾具操作的勞動強度的大小，試樣材質有金屬和非金屬之分，形狀有大小之分。

下面我們?yōu)榇蠹医榻B一下恒宇儀器拉力試驗機夾具的特點及發展：

1、拉力試驗機夾具的成長標的目的是由制樣檢測向成品(即成品、半成品)檢測標的目的成長,這就要求與之相適應的夾具由原用于尺度試樣試驗的夾具向用于成品檢測的夾具成長。

2、夾具的使用向高效率，低勞動強度的標的目的成長。過去的夾具一般采用機械鎖緊，費時吃力，勞動強度大，效率低。隨著工作環境的改善，及多用途試驗(生產流水線隨機抽檢的)需要，夾具的夾緊方式由本來的機械夾緊向氣壓夾緊、液壓夾緊等標的目的成長。

3、全自動夾具：從試樣尺寸測量到裝夾，再到開始試驗，最后出測試陳述一次完成。此類夾具成本很高，僅合用于多用途的不同試樣或成品的測試和磨練。

4、環境試驗(高低溫試驗)的增多，利用于高低溫的夾具增多。環境試驗(高低溫箱)的增多，給夾具的設計增加了難度。我們知道高溫拉伸試驗國家尺度都有規定：圓試樣用螺紋，板試樣上有孔。由于連接方式固定，所以夾具的設計較為簡單。但高低溫試驗卻不同，它一般是在高低溫箱中做試驗，它的試樣一般標距短(一般為常溫試樣)。這樣一來夾具就必需裝在高低溫箱內，高低溫試驗一般由于試驗機行程受限制(試驗機在裝尺度夾具時行程)，這就要求夾具體積小，又要滿足試驗力，又要耐高溫、低溫一般較難設計。

5、持續試驗夾具增多;由于過去一般是制樣檢測，試樣的拉伸、壓縮是分隔進行的(即拉伸、壓縮是用不同的夾具進行的)，而此刻成品檢測越來越多，試樣在同一次試驗中又要受拉伸，又要受壓縮，又要有高的效率，只能用同一種夾具既做拉伸又做壓縮。

6、特殊行業用試驗夾具增多。隨著科學技術的成長，一些新興的行業對試驗用夾具提出了新的要求，例如要求夾具結構小、無磁性，耐腐蝕(在溶液中做試驗)等等。由于拉力機夾具利用的特殊性，以及新材料的不斷出現，夾具的設計一直處在被動的局面。我們每次遇到新材料，需要設計新的夾具。我們只有總結過去的成功經驗，來順應新的成長趨勢。

拉力試驗機夾具的選購技巧：

1.對一般的金屬及非金屬試樣,夾具的鉗口直接與試樣接觸，一般都選用優質合金結構鋼，合金高碳鋼(或低碳合金鋼)、冷作模具鋼等，經由過程適當?shù)臒岽胫霉に?淬回火、滲碳淬火等)增加其強度、耐磨性.有時也在鉗口處鑲裝特種鋼材,或在鉗口概況噴涂金鋼砂等.

2.對一些小試驗力的夾具，與試樣接觸的概況采用粘軟質膠皮等。(例如：塑料薄膜、纖維絲等試樣的夾具夾持面。)

3.夾具體一般采用優質中碳鋼、合金結構鋼，經由過程適當?shù)臒岽胫霉に囋黾悠淞W機能。有時為了減輕重量也采用鋁合金等有色金屬及特種金屬。有時也采用鍛造結構(鑄鋼,鑄鋁等)

4.夾具的設計主要依據材料的試驗尺度及試樣(特指成品及半成品)的形狀及材質。以上所說的試驗尺度是指ISO、ASTM、DIN、GB、BS、JIS…等，還有企業尺度、行業尺度等，這些尺度中一般都對試樣制樣及試驗方式都有嚴格的劃定，我們可以按照試樣及試驗方式的不同設計不同的夾具。對于特殊試樣(成品及半成品的)利用的夾具，主要按照試樣的形狀及材質設計夾具。

5.夾具本身沒有固定的結構(如金屬絲可采用環繞糾纏方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式)，這和主機有較大的區別。主機國內、國外的大同小異，而夾具國外的、國內的區別很大，不同公司間也有大的區別。這主要取決于公司的整體程度，設計人員的經驗的堆集。

性較高，但價錢較高，處在高端市場;而我們的夾具，由于涉足行業廣，在國內的市場份額大，在必然程度上可以代替部門國外的夾具，處在中高端市場。但在一些新材料、特種材料用夾具上，國內與國外程度還有必然差距。

6.夾具本身就是一個鎖緊機構，我們知道機械上的鎖緊結構有：螺紋(即螺紋，螺釘，螺母)、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體。拉力試驗機用夾具在結構上沒有固定的模式,按照不同的試樣及試驗力大小,在結構上不同很大.(大試驗力的試樣一般采用斜面夾緊結構,隨著試驗力的增加,夾緊力隨之增加，臺肩試樣采用吊掛結構等)，如果夾具按結構劃分，可分為楔形類夾具(指采用斜面鎖緊道理結構的夾具)、對夾類夾具(指采用單面或雙面螺紋頂緊道理結構的夾具)、環繞糾纏類夾具(指試樣經由過程環繞糾纏方式鎖緊的夾具)、偏心類夾具指采用(偏心鎖緊道理結構的夾具)、杠桿類夾具(指采用杠桿力放大道理結構的夾具)、臺肩類夾具(指合用于臺肩試樣的夾具)、螺栓類夾具(指合用于螺栓、螺釘、螺柱等測試螺紋強度的夾具)、90°剝離類夾具(指合用于兩試樣進行垂具，直剝離的夾具)等。這些夾具的結構各有各的優錯誤謬誤，例如：楔形夾具，初始夾緊力小，隨著試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨著試驗力增加。夾緊力隨之減小。
