拉力機的原理與配置及其操作步驟

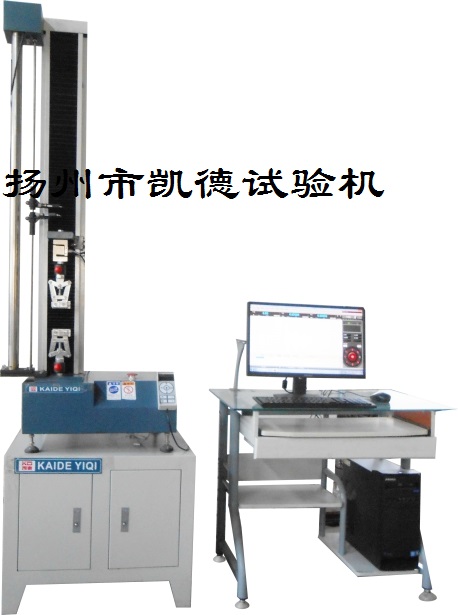

拉力機又名萬能材料機。萬能材料機是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機。下面就拉力機的原理與配置及其操作步驟簡單為大家介紹下吧!

一、拉力機的原理及配置

1、首先應考慮質量需要拉力范圍的不同，決定了所使用傳感器的不同，也就決定了拉力機的結構。對于一般軟包裝生產廠家，拉力機拉力范圍在100N的就已經足夠。一般采用單臂式的就可以了。相對于門式結構成本較低。門式結構是適應比較大的拉力。

2、試驗行程的問題，根據軟包裝薄膜的需要測試的性能和要求，行程在600-800mm就可以。材料伸長率超過1000%的可以選用行程1000或是1200mm。

3、輸出結果可任意設置：zui大力值、伸長率，抗拉強度、定力伸長、定伸長力值、屈服強度，彈性模量、zui大試驗力8項。這可以說是微電腦操作時，輸出的zui全面的結果。國外一些廠家的產品，一般可以輸出這8項。國內有的廠家可以輸出5-6項，有的廠家就只能輸出zui大力值，平均值，zui小值三項。

4、在可做實驗項目上一機多用，即在配備不同夾具的基礎上，可做拉伸、壓縮、彎曲、撕裂、剪切、180°剝離、90°剝離試驗。市面上有一些拉力機除以上項目外，因其傳感器精度高(有的達到二十五萬分之一)還可以測試摩擦系數。

5、智能化的三種基本配置：主機、微電腦、還有打印機，如果微電腦功能強可以直接打印。另外也可配備普通電腦。有了電腦，就可以進行復雜的數據分析，如數據編輯，局部放大，可調整報告形式，進行成組式樣的統計分析。如配用電腦，廠家應給加入相應控制系統。

6、機械主要配置：傳動，有絲杠傳動和齒條傳動，前者昂貴，用于高精度，測試重復性高;后者便宜，用于低精度，測試重復性低。絲杠，對拉力精度測量具有決定作用。一般的有滾珠絲杠，梯形絲杠，一般絲杠。其中，滾珠絲杠的度zui高，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴。采用一般絲杠和梯形絲杠就可以達到軟包裝所要求的精度，即0.5-1%精度。傳動，有齒輪傳動和鏈條傳動，前者昂貴，用于高精度;后者便宜，用于低精度。傳感器，主要成本在于壽命，光電感應是其中比較的技術，一般可用十萬次以上。當然，這些只是主流的拉力機(拉力實驗機)的基本維修方法，每款機型維修也有所不同，這里只是提供參考，具體機型請以實物為準。

二、　拉力機的操作步驟摘要

A、拆箱與安裝

1、拆開拉力機包裝箱上蓋板，取出隨機技術文件和附件。

2、拆下四周箱板，卸掉底板上固定拉力機的螺栓，取下拉力機。

3、去除各部的包裝捆扎物，擦凈油污和灰塵，將拉力機置放在平整穩固的工作臺面上。

B、試機

1、接通電源，打開電源開關，通電預熱30min。

2、按說明書檢查各操作按鍵功能，如無異常即可交付使用。

C、夾間距(試驗長度)設定拉力機夾具間距可自行調節，通過操作面板上的“設定”鍵進入“試樣設定”進行選擇。當顯示屏顯示需要的夾間距時，按“測試”鍵確認，拉力機動作，動夾頭運動到設定位置，蜂鳴器鳴響，也可通過復位距離調節需要的距離。開機時，在動夾頭自動對位過程中，可以按“停止”鍵終止動夾頭運動，重新設定夾間距。

D、試樣定量的設置

1、按“定量”鍵，進入置數狀態。

2、通過數字鍵，置入被測試樣定量。

3、按“測試”鍵確認并退出置數狀態。

E、試驗速度的設置

1、按“速度”鍵，進入置數狀態。

2、通過數字鍵置入所需的試驗速度。

3、按“測試”鍵確認并退出置數狀態。

F、測試

1、打開電源，依照提示進入待測試狀態。

2、測試前先設定好試樣的克重和速度，然后在上夾頭上夾入一條或多條試樣。

3、用10N左右的力拉直試樣，將靠近固定鉗口一側的一條試樣夾入下夾頭鉗口內。

4、按“測試”鍵，拉力機自動完成一次工作循環。

5、更換試樣進行下一次試驗，直至一組試驗完畢。

G、測試數據的提取、刪除和打印輸出

1、顯示及打印參數代號說明符號代表的參量符號代表的參量F抗張力F(—)抗張力平均值S抗張強度φ伸長率(相對伸長)l伸長量I抗張指數LB裂斷長Z抗張能量吸收值W試樣定量IZ抗張能量吸收指數L夾間距(試驗長度)B試樣寬度

2、提取一組試驗完畢，按查看鍵，可提取各個數值。

3、刪除一次試驗完畢后，按“刪除”鍵，選擇您要?jiǎng)h除的數據序號，按測試鍵確認。

4、打印輸出一組試驗完畢，按“打印”鍵，儀器自動打印所有數值。

H、內存數據的清除

1、關斷電源重新開機，系統重新進行初始化，清除全部?jī)?nèi)存數據。

2、在待測試界面，按“清除”鍵，清除內存中的所有測試數據，按查看鍵確定數據是否全部清零。

拉力機又名萬能材料機.日常生活是非常常見的，掌握一些拉力機知識是非常必要的。以上就是小編今天給大家分享的有關拉力機的一些內容，希望對您有所幫助，如果想了解更多相關資訊，歡迎隨時登錄本站進行咨詢。
