鍵盤彈簧疲勞試驗機介紹以及試驗機的工作原理

鍵盤彈簧疲勞試驗機選用高性能步進電機，通過同步帶輪和滾珠絲杠將動力傳輸到橫梁，帶動傳感器運行，控制精度高，穩定性好。那鍵盤彈簧疲勞試驗機大家了解多少呢？滾動軸承的試驗機的工作原理是什么呢？那么帶著這幾個問題，讓技術人員帶領我們去詳細的了解吧！

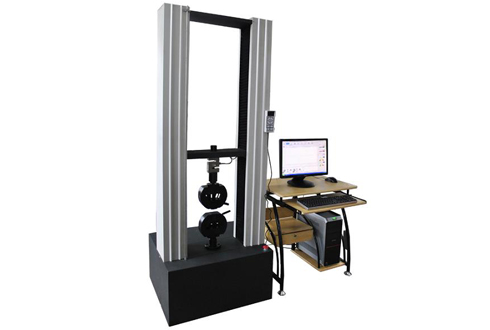

一：鍵盤彈簧疲勞試驗機產品介紹

(1)、機械結構

鍵盤彈簧疲勞試驗機選用高性能步進電機，通過同步帶輪和滾珠絲杠將動力傳輸到橫梁，帶動傳感器運行，控制精度高，穩定性好。傳感器位于橫梁上，由滾珠絲杠直接帶動，減少了中間力的傳遞結構，從而大大提高了精度。

控制方式可選用自動運行和電子手輪控制：自動運行速度均勻、測量結果穩定，重復性好;電子手輪控制適用于變形量較小的彈簧，可控性高。

(2)、電氣部分

電氣部分由檢測、顯示、主控模塊組成。主控芯片采用進口高性能微處理器，國際知名IC廠商ADI生產的AD轉換芯片，性能穩定，可靠度高。系統可實現多種控制方式、數據顯示、曲線顯示、數據存儲、打印等功能。

(3)、適用的標準：

1、JB/T 7796-1995《中華人民共和國機械行業標準》

2、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》

3、JIS B7738-1993《螺旋彈簧壓力、疲勞試驗機》

(4)、鍵盤彈簧疲勞試驗機 主要用途：

按鍵彈簧疲勞試驗機能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的疲勞、壓力、位移、剛度等強度試驗和分析：

1、通過彈簧的變形量△H、或者壓至高度H測量對應的力值F來判斷彈簧是否合格。

2、通過彈簧的力值F,來測量對應的彈簧變形量△H或者高度H來判斷彈簧是否合格。

3、可進行一點或者多點測試判斷彈簧是否合格。

4、可進行分段測量，并能計算出每段的剛度(彈性系數)K和平均剛度。

5、可對產品進行抽樣檢查，也可以進行批量測試(機械部分具有批量測試工裝)。

(5)、按鍵彈簧疲勞試驗機參數：

1、樣式： 單臂式;

2、最大試驗力(N)： 5

3、試驗力最小讀數值(N)： 0.001

4、測量范圍： 滿量程的2%—100%;

5、試驗機精度級別： 1級

6、試驗力準確度： 優于滿量程的±1%

7、位移測量(mm)： 分辨率為0.005

8、鍵盤彈簧疲勞試驗機變形準確度： 優于±1%

9、調速范圍(mm/min)： 1mm/min-500mm/min分檔可調

10、拉伸空間： 180mm

11、壓縮空間： 180mm

12、試驗行程： 180mm

13、壓盤直徑： 40mm

11、主機尺寸(mm)： 約280*300*350 mm;

12、外觀： 應符合GB/T2611要求;

13、成套性： 符合標準要求;

14、保護功能： 試驗機有過載保護功能;

15、供電電源： 220V，50Hz;

16、重 量(Kg)： 約30

二：滾動軸承的試驗機的工作原理分析

針對較大系列滾動軸承的試驗機，填補了國內的空白。介紹了軸承強化壽命試驗機的設計思路與試驗方法及失效分析。針對了歐美國家同類型試驗機存在的試驗頭裝入試驗機難的結構問題，設計了新型易裝易拆結構。并在振動檢測方面與計算機聯接，做到試驗結束后數據自動對比計算、儲存。滾動軸承的壽命是軸承質量的綜合反映，其壽命試驗工作已引起各方面的高度重視。自強化壽命試驗機的成功開發以來，這種采用重載低速的強化試驗機，縮短了強化壽命試驗機的基礎上，新開發的針對較大系列滾動軸承的試驗機，它不僅兼容了試驗機的各項優點，還在結構原理方面做了改進，更適合較大試驗時間，節省了試驗費用，從而縮短了新產品的開發周期。強化壽命試驗機是在系列滾動軸承的試驗工作，包括進行高速、高溫、斷油、特殊介質、密封、漏脂、變載等涉及軸承壽命性能的工況模擬試驗及軸承零件試驗。結構原理B60-120R強化壽命試驗機由試驗主體、傳動系統、加載系統、潤滑系統和自動控制系統組成。試驗機根據工況模擬需要使試驗軸承承受特定的軸向力和徑向力，在特定的轉速下，強化軸承的壽命損耗，最終軸承失效，其溫度、振動超過設定值，試驗機自動停止，計算機記錄的各項數據以評價軸承的性能，結構原理圖。安裝設計由于這一系列的試驗頭軸承組合的份量比較重，為了便于放入和取出，特設計了活動塞鐵和固定墊鐵機構，便于裝拆和定位，且不影響試驗效果，如試驗頭內軸承潤滑系統的設計試驗頭內軸承潤滑系統采用循環油路系統，由泵將潤滑油送入各軸承，再流回潤滑油箱過濾。在保證零件足夠強度的前提下，在試驗頭座的底部和側邊內打出進油油路孔和出油油路孔，便于試驗軸承有效地得到潤滑。

關于鍵盤彈簧疲勞試驗機產品介紹以及滾動軸承的試驗機的工作原理分析大家了解清楚了吧。希望上述分享可以給大家帶來幫助。如果您想要了解更多的知識，有不清楚的地方，歡迎致電凱德試驗機械有限公司。
